Trong bài trước, chúng ta đã tìm hiểu về Creating a rectangle và làm một bài tập Extruded and Pocket EX1 về Design trong Phần mềm TopSolid7. Hôm này ta cùng trả nghiệm việc thiết kế cơ bản trong Topsolid với BÀI TẬP 2: Dùng Công cụ Extruded để làm dày biên dạng và Pocket để thiết kế kết cấu hốc.
Bài tập này nằm trong bộ 200 bài tập thiết kế CAD CAM CAE cho kĩ sư ngành công nghệ chế tạo máy.
Đây là yêu cầu bài tập số 2 với các kích thước bản vẽ kĩ thuật.
Các bước thực hiện BÀI TẬP 2 Dùng Công cụ Extruded để làm dày biên dạng và Pocket để thiết kế kết cấu hốc như sau:
Khởi động phần mềm TopSolid
Tạo Part làm việc
Bằng cách chuột phải vào thư mục BAI TAP và chọn Part

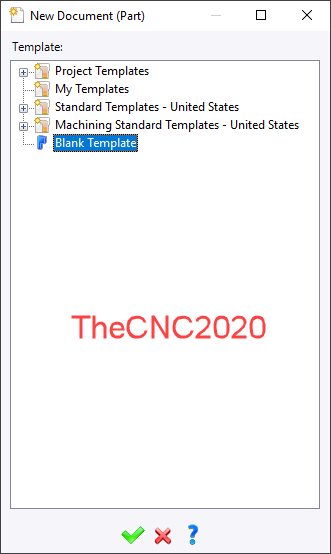

Kích chọn để xác nhận.
Sau khi kích chọn , tên Part sẽ mặc định là Part. Ta đổi tên cho Part thành BT2.
Tạo vùng làm việc trong 2D Sketch
Trong 2D Sketch, chọn Sketch.
Chọn Contour để vẽ biên dạng vật thể.
Chọn Line
Vẽ biên dạng vật thể và kích chọn
Điều chỉnh và ràng buộc kích thước cho vật thể bằng cách chọn Constraint và điều chỉnh kích thước như trên bản vẽ.
Kết thúc làm việc với Sketch bằng cách chọn Sketch 1

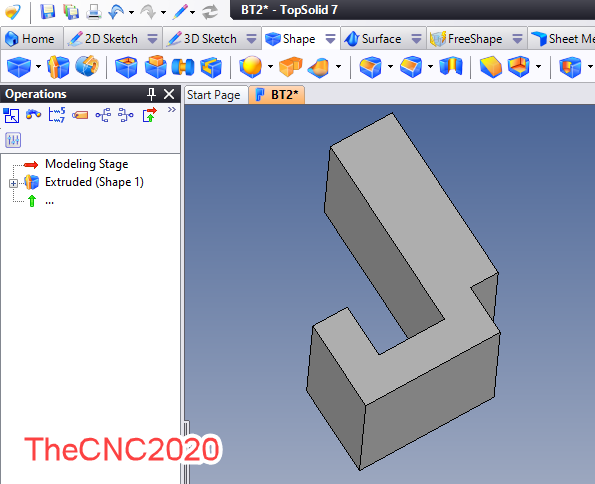

Tạo hình 3D cho vật thể

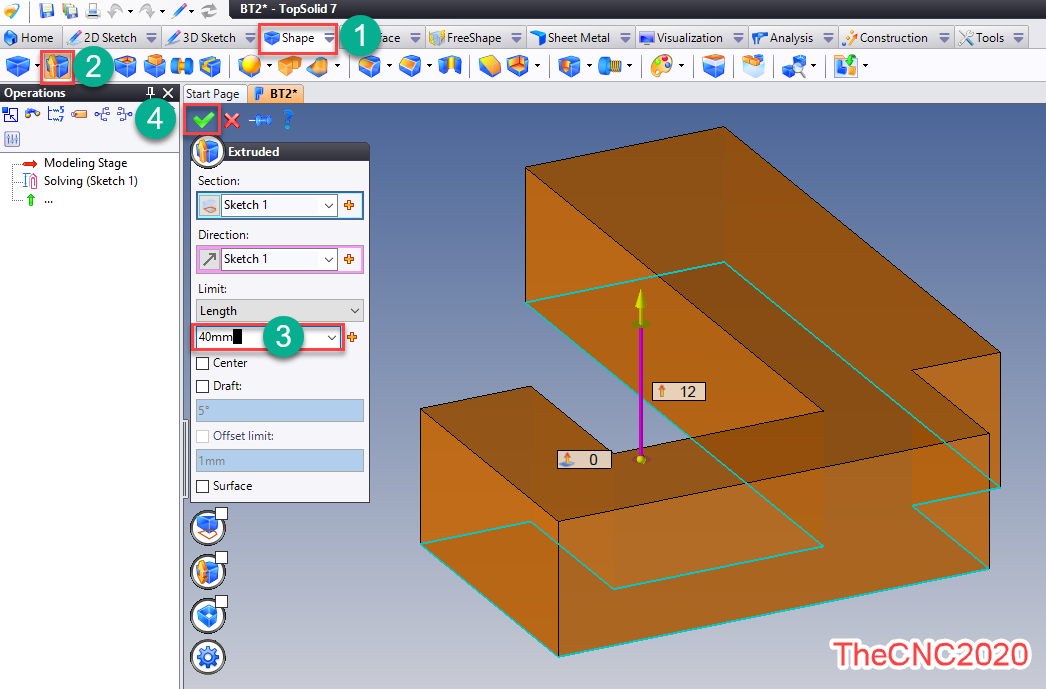

Chọn Shape → Extruded → điều chỉnh kích thước là 40mm → kích
Chỉnh sửa với Sketch để thêm chi tiết vào trên vật thể
Kích chuột phải vào vùng cần chỉnh sửa, chọn Sketch

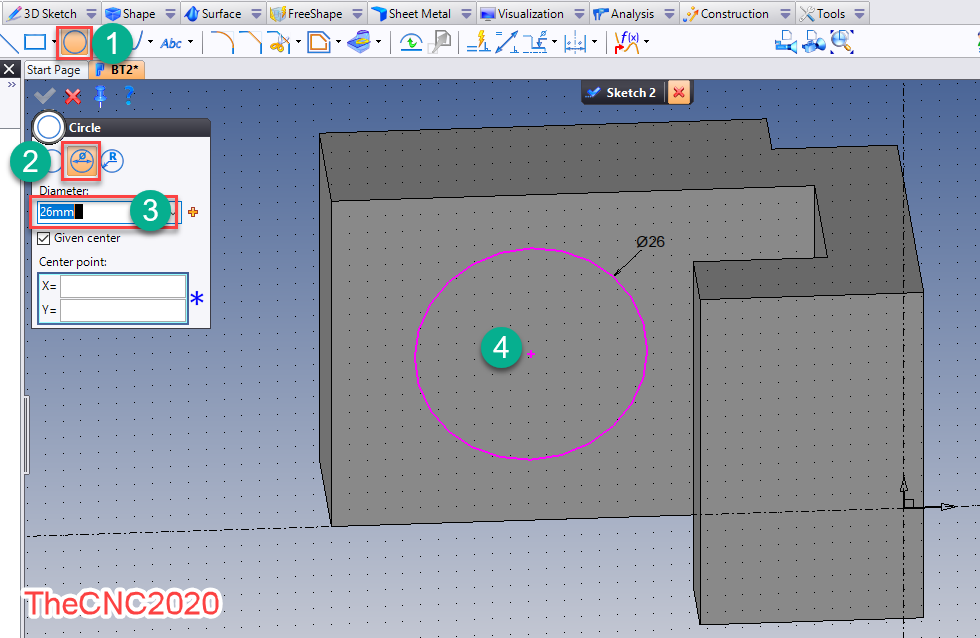

Vẽ đường tròn với đường kính 26mm theo các bước: Chọn Circle → Diameter → nhập kích thước 26 → chọn vùng cần vẽ.
Thực hiện điều chỉnh vị trí đường tròn 26mm
Điều chỉnh cách đều 2 cạnh bên
Điều chỉnh khoảng cách tâm đường tròn
Tạo lỗ cho đường tròn

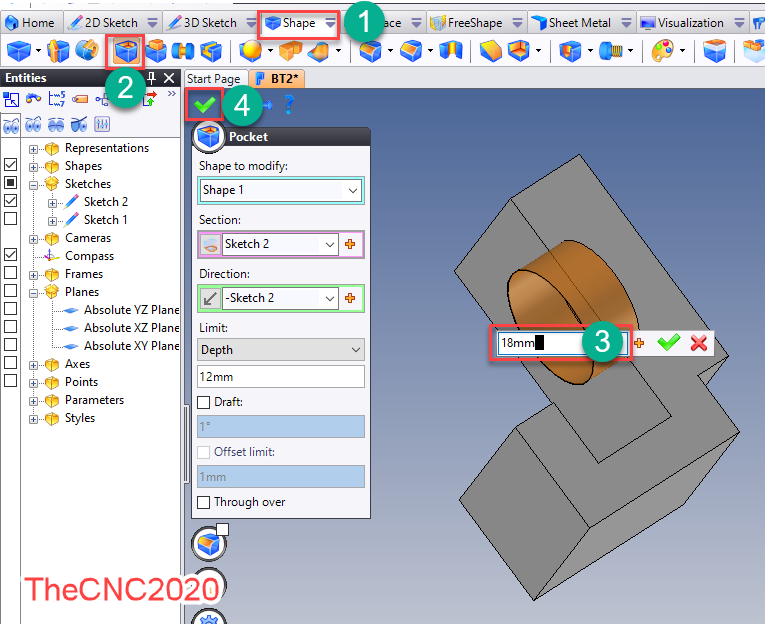

Chọn Shape → Pocket → điều chỉnh độ sâu lỗ là 18mm → kích
Và đây là kết quả đạt được
