Tutorial TopSolid'Design 7 Basics - Extruded and Pocket EX1 - YCK2020

TopSolid là giải pháp CAD/CAM hàng đầu cho ngành cơ khí. Phần mềm được ưa chuộng trong thời gian gần đây và ngày càng phát triển trên toàn thế giới. TopSolid là giải pháp được ưa thích bởi các nhà sản xuất trong nhiều lĩnh vực như hàng không, ô tô, máy công cụ, cơ khí tổng hợp các lĩnh vực... TopSolid với giao diện, các công cụ, hướng dẫn vẽ cơ bản; việc lắp ráp và xuất bản vẽ các chi tiết rất đơn giản, nhanh chóng và thực tế sẽ là ưu điểm nổi trội so với nhiều phần mềm khác.

Dưới đây là bài tập minh họa khi chúng ta sử dụng phần mềm TopSolid để vẽ 3D một vật thể cho trước các kích thước.

BÀI TẬP 1: Dùng Công cụ Extruded để làm dày biên dạng và Pocket để thiết kế kết cấu hốc.

Các bước thực hiện Bài tập 1 với cách dùng lệnh Extruded và Pocket trong phần mềm TopSolid 7 như sau:

Bước 1: Khởi động phần mềm TopSolid

Bước 2: Tạo một Dự án Thiết kế (Project) mới trong TopSolid

Chọn New Project hoặc sử dụng tổ hợp phím (Ctrl + Shift + N)
Tạo một Dự án Thiết kế (Project) mới trong TopSolid
Đặt tên cho dự án vừa tạo, ví dụ BAI TAP và kích chọn .
Tạo một Dự án Thiết kế (Project) mới trong TopSolid
Chúng ta cũng có thể đổi tên cho thư mục bằng cách chuột phải và chọn Rename hoặc nhấn phím F2.

Bước 3: Tạo Part làm việc

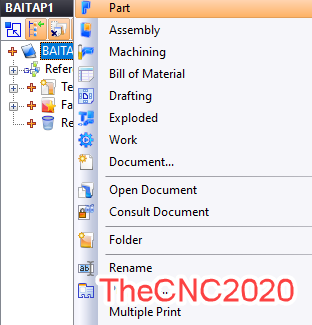

Bằng cách chuột phải vào thư mục và chọn Part
Tạo một Dự án Thiết kế (Project) mới trong TopSolid
Kích chọn để xác nhận.
Tạo một Dự án Thiết kế (Project) mới trong TopSolid
Sau khi kích chọn , tên Part sẽ mặc định là Part. Ta có thể đổi tên cho Part như cách đổi tên cho thư mục. Ví dụ ta đổi tên là BT1.

Bước 4: Khởi tạo môi trường vẽ phác thảo 2D trong Sketch

Trong 2D Sketch, chọn Sketch.
Khởi tạo môi trường vẽ phác thảo 2D  trong Sketch
Sketch 2D trong TopSolid
Chọn Contour để vẽ biên dạng vật thể.
Chọn Line
Sketch 2D trong TopSolid

Chọn ShapeExtruded → điều chỉnh kích thước là 25mm → kích
Extruded 3D trong TopSolid

Vẽ biên dạng vật thể và kích chọn


Sketch 2D trong TopSolid

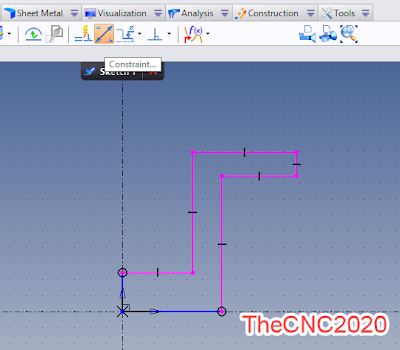

Điều chỉnh và ràng buộc kích thước cho vật thể bằng cách chọn Constraint
Sketch 2D trong TopSolid
Điều chỉnh kích thước như trên bản vẽ.
Sketch 2D trong TopSolid
Kết thúc làm việc với Sketch bằng cách chọn Sketch 1

Bước 5: Tạo hình 3D cho vật thể (Đùn biên dạng)

Chỉnh sửa với Sketch

Kích chuột phải vào vùng cần chỉnh sửa, chọn Sketch
Làm việc với Sketch trong TopSolid
Vẽ đường tròn với đường kính 22mm theo các bước: Chọn CircleDiameter → nhập kích thước 22 → chọn vùng cần vẽ.
Làm việc với Sketch trong TopSolid
Thực hiện tương tự để điều chỉnh vị trí đường tròn
Làm việc với Sketch trong TopSolid

Bước 6: Tạo hình 3D cho đường tròn

Thực hiện tương tự như tạo 3D cho vật thể.
Làm việc với Sketch trong TopSolid
Điều chỉnh độ dài cho khối trụ.
Làm việc với Sketch trong TopSolid

Bước 7: Tạo lỗ trên khối trụ (ta dùng công cụ Pocket để tạo hốc)

Kích chuột phải vào mặt trên khối trụ → Sketch
Pocket trong TopSolid
Tạo đường tròn đường kính 14mm trùng tâm với đường tròn đường kính 22mm
Đây cũng chính là hướng dẫn cách vẽ đường tròn đồng tâm trên phần mềm TopSolid.
Pocket trong TopSolid
Tạo lỗ trên khối trụ đường kính 22mm theo các bước: Chọn ShapePocket → điều chỉnh độ sâu lỗ là 12mm → kích

Pocket trong TopSolid
Như vây, Bạn đã biết cách dùng lệnh Pocket trong TopSolid 7 để tạo hốc rồi đúng không? Và đây là kết quả đạt được:
cách dùng lệnh Extruded và Pocket trong phần mềm TopSolid 7
Chúc các bạn thành công nha.
