Hiểu rõ hơn về Mối Ghép Then trong các Mối ghép thường dùng trong Cơ khí
Mối ghép then là gì
Mối ghép then là mối ghép tháo được. Trong công nghệ chế tạo máy, Mối ghép then được chế tạo bằng phương pháp Phay.

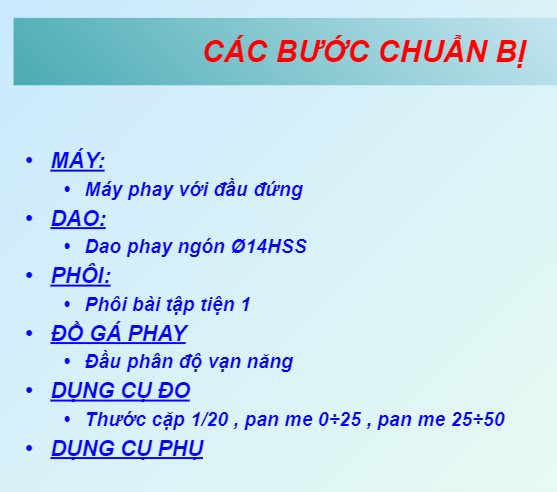

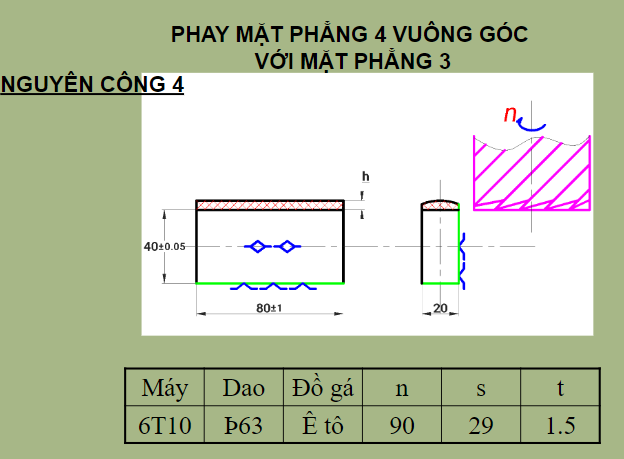

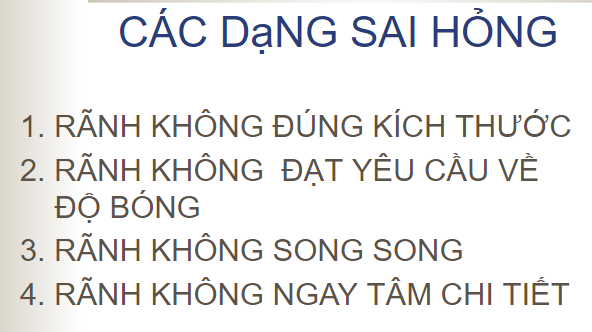

Tìm hiểu thêm về phương pháp Phay rãnh then trên máy phay vạn năng.
Mối ghép bằng then dùng để làm gì?
Mối ghép bằng then dùng để truyền mômen xoắn giữa trục và chi tiết lắp trên trục thông qua Moay-ơ.
Mối ghép then trên thực tế trông như thế nào?
Dưới đây là hình ảnh mô tả mối ghép then dùng trong thực tế.
Mối ghép được mô tả bằng sơ đồ, chúng ta gặp sơ đồ mối ghép then khi nghiên cứu về nguyên lý máy hoặc chi tiết máy.
Mối ghép then bằng

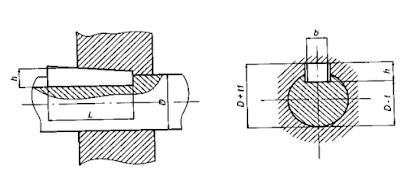

Mặt cắt của then vát và rãnh then

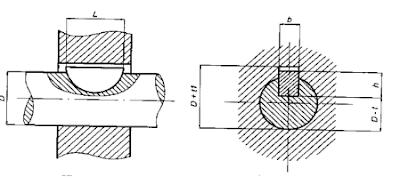

Mặt cắt then bán nguyệt và rãnh then
Mặt cắt then hoa và moay-ơ trên trục trong mối ghép then hoa
Phân loại Mối ghép then
Mối ghép bằng then dùng để truyền lực và mô-men giữa trục thông qua moay-ơ lắp trên trục. Có hai loại mối ghép then được chia theo cách ghép then với trục, đó là then ghép lỏng và then ghép căng.
Mối ghép then ghép lỏng dùng đến then bằng, then bán nguyệt, then hoa để lắp lên rãnh then tạo ra mối ghép lỏng. Đây là mối ghép có khe hở. Trong mối ghép lỏng bằng then, bề mặt làm việc là hai bề mặt bên của then.
Như vậy, ta đã tìm hiểu về mối ghép bằng then với then bằng, then bán nguyệt, Then hoa; chúng thuộc mối ghép lỏng với hai mặt bên làm việc để truyền mômen xoắn giữa trục và moay-ơ trên trục. Dưới đây là một số loại then thường gặp trên thực tế giữa các chi tiết máy dùng mối ghép then.
Then vát
Then bán nguyệt
Then vát (chêm vát có đầu) trong mối ghép cơ khí
Video: Wedge mechanism 22
Xem thêm về mô phỏng mối ghép then trên phần mềm 3D của thang010146.
>>> Top 5 máy khoan pin rất hiệu quả trong gia công cơ khí và gia dụng
Mối ghép Then hoa
Khi dùng đến then vát, then ma sát then tiếp tuyến sẽ tạo ra được mối ghép căng. Khi sử dụng mối ghép then ghép căng không những giúp truyền được cả momen xoắn mà còn truyền được cả lực dọc trục.
Khi so sánh giữa Mối ghép then ghép căng và Mối ghép then ghép lỏng, ta nhận thấy khi dùng then hoa, then bằng, then bán nguyệt trong mối ghép lỏng, moay-ơ trùng tâm với trục. nên Điều kiện cân bằng động tốt hơn. Khi dùng then vát (có đầu hoặc không có đầu) sẽ ăn sẽ làm moay-o lệch tâm với trục, tăng rung động của các chi tiết máy được lắp ghép.
Khi phân loại mối ghép then, ta đã hiểu rõ ràng hơn và đã biết được mối ghép then gồm những loại nào.
Những chú ý khi nghiên cứu thiết kế sử dụng mối ghép then
Để sử dụng mối ghép then hiệu quả, chúng ta cần Phân tích ưu nhược điểm của mối ghép then so với các mối ghép dùng trong cơ khí khác:
Nếu cần độ đồng tâm giữa moay-ơ và trục chúng ta dùng then bằng, then bán nguyệt hoặc then hoa.
Nếu cần truyền lực dọc trục, chúng ta sử dụng mối ghép then ghép căng
Khi nghiên cứu tính toán thiết kế mối ghép then, ta cần phân tích các dạng hư hỏng thường gặp khi sử dụng mối ghép then (như: cắt then, dập then, hỏng moay-ơ) và phân tích, tính toán mối ghép then theo điều kiện bền dập và điều kiện bền cắt.
Tóm tắt lại
Blog Yêu cơ khí hi vọng rằng, bài viết tìm hiểu về Mối ghép then trong các mối ghép cơ khí này sẽ giúp các bạn hiểu rõ hơn về Nguyên lý máy và chi tiết máy, góp phần để bạn có cái nhìn đầy đủ hơn về công nghệ chế tạo máy, qua đó hoàn thiện hơn kiến thức về Cơ Khí Động Lực và cơ khí chế tạo.
Nếu Có góp ý gì, bạn hãy để lại comment trong phần bình luận phía dưới bài viết này chúng ta cùng trao đổi nhé.
Kiến thức liên quan: Mối ghép then hoa: Khái niệm, Các dạng hỏng thường gặp, phương pháp gia công then hoa và tính toán mối ghép then hoa.
